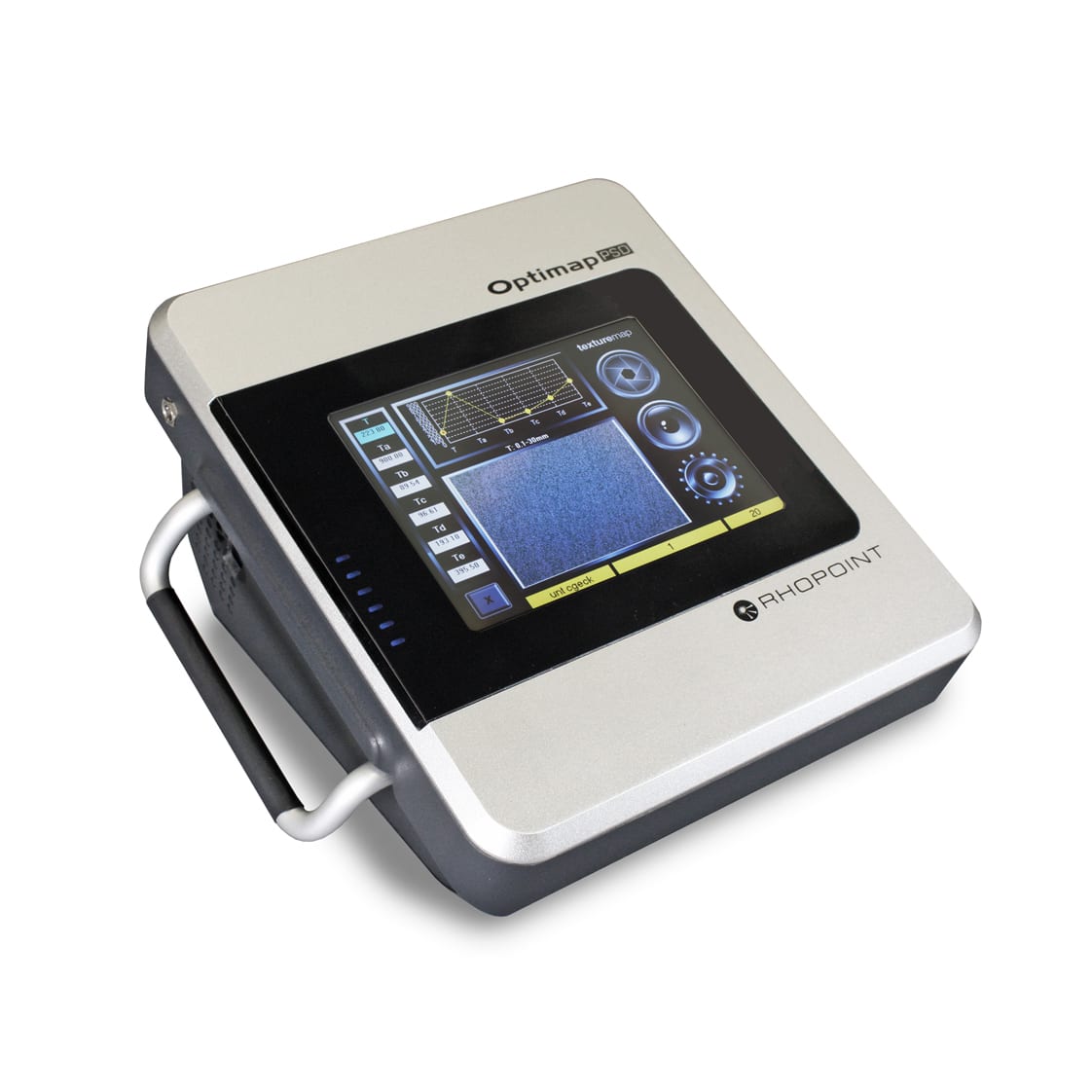

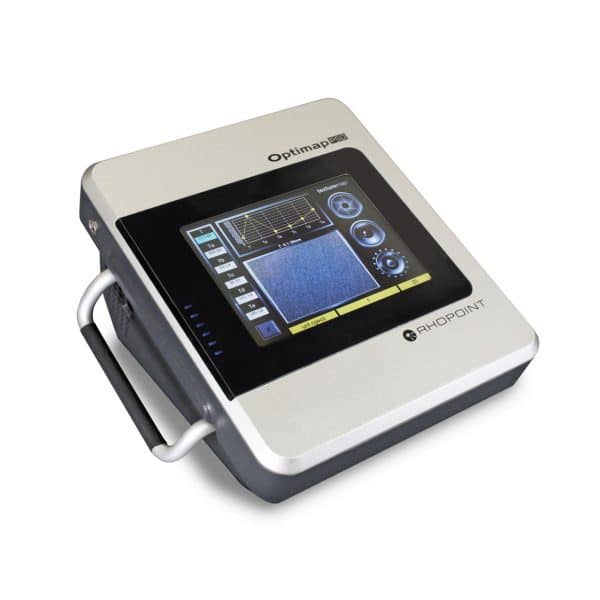

Optimap PSD



教学视频OPTIMAPTM PSD

产品表面质量测量、绘图

表面形貌的3D形貌图

PSD技术

便携、使用方便





全新的OPTIMAPTM标志着控制表面质量的一场革命。主观视觉评估第一次可以转化为可靠的、有代表性的测量。



对大多数消费者而言,高质量的产品要求有同样高质量的外观,没有缺陷和瑕疵。表面外观目前主要通过目测主观评估或者通过不能捕捉表面质量全貌的仪器测量。



OPTIMAPTM提供了一个独特的量化表面质量的解决方案。



OPTIMAP通过简单快速操作测量,可以给出被测产品表面形貌上详细的难以置信的缺陷和纹理情况。获取的形貌信息处理成目标表面测量值,可以用来有效地控制产品质量。



坚固耐用的OPTIMAPTM适用于实验室,工厂或者现场检查

柔软的接触测量口意味着仪器可以放心使用在最高质量的表面

表面纹理和缺陷可以评估各种表面:半哑光表面到抛光镜面,小工件和曲面

单次操作测量面积 (95 x 70mm)

屏幕上的3D图形即时读取表面形貌

客观的测量可以显示为可追溯的国际标准单位或者选定的工业级别

数据和结果与其他分析技术和第三方软件完全兼容

Ondulo软件可以生成复杂的纹理/缺陷分析和报告。



快速、可靠和便携式测量

从集成的可充电电池或者直接电源供电, OPTIMAPTM可以安全地用于实验室,工厂或者远程现场检查。

由于仪器的光学测量使用相位步进偏折原理,仪器无需在表面上移动。

由于不需要移动测量,仪器严格确保了每次测量的可靠性和准确性。



广泛的表面测试及应用

OPTIMAPTM可以广泛的用于从超低光泽到镜面光泽,不论面积大小,和带有不同程度曲率的表面。

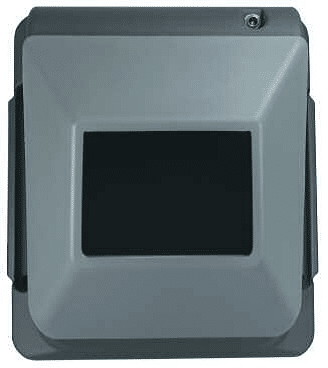

柔软的橡胶测量口,确保放在最高质量的表面的上也是安全的。



典型的表面分析

OPTIMAPTM客观地测量和表征表面质量的许多方面包括纹理、波纹度和局部缺陷(包括橘皮、夹杂物、凹坑和划痕等)。

大测量面积(95mm x 70mm)提供了比那些表面轮廓仪或者其他光学扫描仪器更具有代表性的结果,而且可以以可追溯至国际标准单位(m-1)或其他特定工业单位来体现。

具有高横向分辨率(<75um)的OPTIMAPTM有能力捕获人眼看不到的表面缺陷。

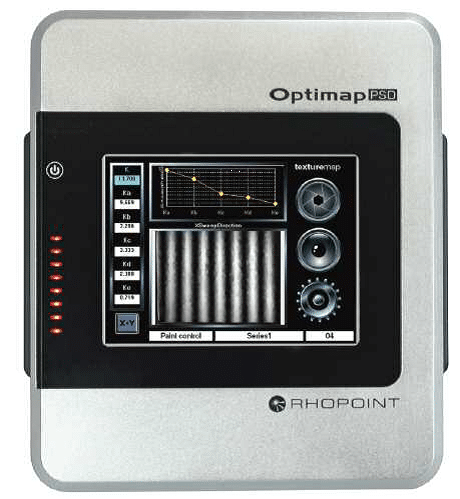

直观的用户界面

Optimap直观的用户界面提供了操作、设置和测量结果的显示。带图标的触摸屏使用简便,只需按下屏幕上相应的功能区域即可。



测量结果显示为3D形貌图,图表和数字格式。



高分辨率3D图像可以通过交互式全屏缩放和平移进行仔细检查。

数字结果可以显示为国际标准单位或者调整为工业规范。

Optimap的纹理值与使用相同滤波频带的波纹值是相关的,常用于汽车和其他高光泽应用。对于一些应用包括塑料、金属和纺织品,整体纹理值可以用来客观评估大多数的可见纹理。



表面测量的一次革命



强大的离线分析

高分辨率的图像测量结果可以很容易的从Optimap 传输到PC,使Rhopoint Ondulo软件 或第三方软件如MOUNTAINS进行处理。

数据传输简单,使用标配的USB密钥或者接口线缆。

RHOPOINT Ondulo阅读软件具有先进的数据分析和报告功能。

可以识别、映射和量化表面效果如纹理、平整度、局部缺陷的数量、尺寸和的形状等。



范围Range 波长Wave Length (mm) 曲率Curvature (m-1)
K 0.1 – 30.3 2.246
Ka 0.1 – 0.3 1.526
Kb 0.3 – 1.0 1.217
Kc 1.0 – 3.0 0.390
Kd 3.0 – 10.0 0.446
Ke 10.0 – 30.0 0.199

可以定性轮廓的曲率、斜率和高度

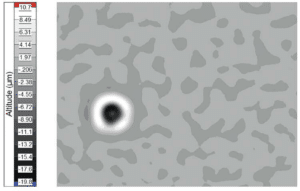

Ondulo中的缺陷分析例子

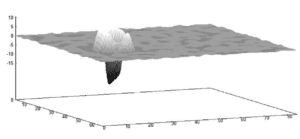

感兴趣区域的3D图像可以分离评估



3D 视图

高度 (μm)

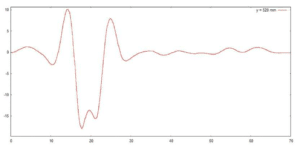

横截面在Y-Y

高度 (μm)





横截面在X-X



拖放功能使得图像和数据可以很容易地转移到Microsoft Word用作报告

灵活的屏幕视图功能使得映射结果以单、双或者3D格式显示

表面的3D视图和X/Y横截面视图可以完全旋转

双视图可以比较已保存的结果

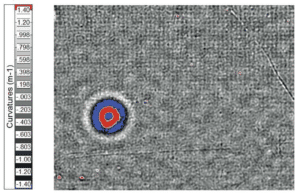

缩放尺寸可以任选曲率(m-1)或μm.



先进的测量技术

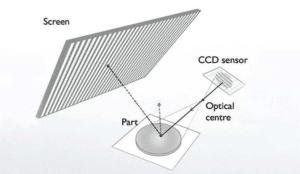

OPTIMAPTM采用的先进的测量技术被称为相位阶梯偏折Phase Stepped Deflectometry (PSD)。这种白光光学技术使用一个周期的正弦波形模型来测量表面轮廓。通过高分辨率的显示器和摄像头捕获图像。



这种正弦波形像一把尺子使得光源的纵坐标被映射在表面上,因为他们和正弦模型轮廓的空间相位成比例。

通过转移或“步进”的波形相位,使表面上的每个点,通过相机上每个像素的对应点精确测量。利用表面、显示屏和相机之间的几何关系,反射光线在空间上模拟计算表面上每个点的法线方向从而获得那个点的轮廓。



通过使用正弦模型,轮廓正交在整个表面,获得多维的斜率和曲率数据。

通过区分数据,场曲可以被计算出使精确的描述表面质量。对由于缺陷造成的局部高度变化,这个场区具有高敏感性。

不像其他的仪器,OPTIMAPTM 不需要在表面上移动,所有测量使用PSD光学技术完成从而防止在操作过程中的对表面的任何损坏。





显示

6.5英寸彩色VGA触摸屏

相机

130万像素,图像分辨率 1296 x 966

测量面积

95mm x 70mm

横向分辨率

75μm

数据存储

200个读值

电源

可充电锂电池

4-8小时工作/充电

操作

内置电池/USB/电源充电器

充电时间

电源充电器 1-2小时

存储

6GB闪存

数据传输

蓝牙

兼容PC

USB连接

尺寸/重量

H x 200mm, W x 218mm, D x 250mm

3.0Kg

语言

英、法、德、西、意、日

标准配件

验证的标准板

USB数据传输线和软件

USB密钥

迷你CD

操作说明书

教学视频

选配

RHOPOINT的Ondulo Pro分析软件-采用了先进的工具识别、分类和量化表面特征和缺陷,包括:

纹理

波纹

局部缺陷(针孔、夹杂物)

划痕

免费延长保修期

校准和服务

快速和经济的服务,请联系RHOPOINT全球认可的校准和服务中心www.epkchina.net
